Patch

カーブからパッチを作成する

閉じたカーブからパッチを作成することができます。

1. パッチを作成したい閉じたカーブを選択します。
2. コマンドバーの右側にある ボタンをクリックします。
3. コマンドダイアログでオプションを設定します。
   • Tolernace: パッチの許容差を指定します。
4. コマンドダイアログで OK をクリックするか、右クリックして確定します。

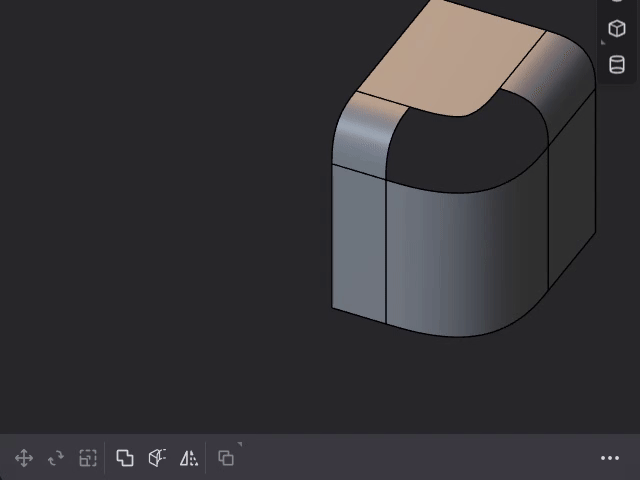

Patch holes along Edges

エッジに沿って穴をパッチする

エッジに沿って穴をパッチすることができます。

1. 穴を囲むエッジを選択します。
2. コマンドバーの右側にある ボタンをクリックします。
3. コマンドダイアログでオプションを設定します。
   • Continuity:
     • Planar: サーフェスの連続性を平面として指定します。
     • G0, G1, G2
       • サーフェスの連続性を指定します。
       • サーフェス上の黒い丸をクリックすることで、個別に連続性を指定することができます。
   • Faces:
     • Single:
     • Minimal:
     • Quality:
   • Tolernace: パッチの許容差を指定します。
4. コマンドダイアログで OK をクリックするか、右クリックして確定します。

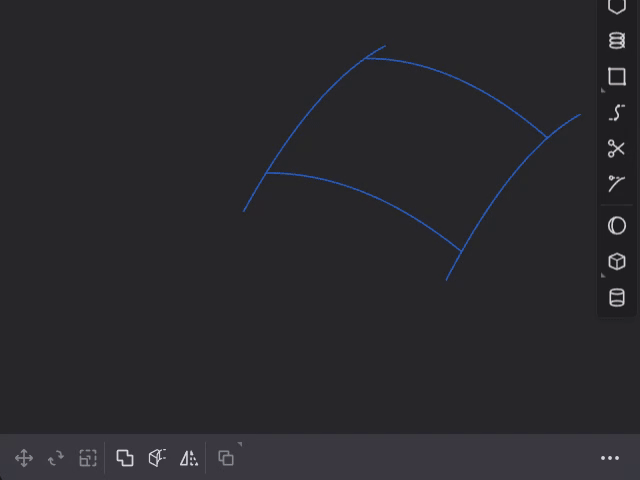

ガイドカーブでパッチする

ガイドカーブを使って、エッジに沿って穴をパッチすることができます。

1. ガイドカーブを作成します。
2. ガイドカーブが接触する点に、Isoparamコマンドでアイソパラムを追加します。
3. 穴を囲むエッジを選択します。
4. コマンドバーの右側にある ボタンをクリックします。
5. ガイドカーブを選択します。
6. コマンドダイアログでオプションを設定します。
   • オプションは上記と同じです。
7. コマンドダイアログで OK をクリックするか、右クリックして確定します。

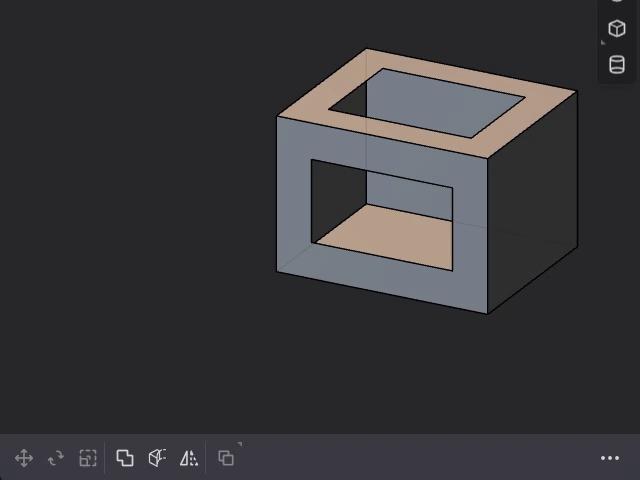

複数の穴をパッチする

複数の穴を一度にパッチすることができます。

1. パッチしたい複数の穴があるシートを選択します。
2. コマンドバーの右側にある ボタンをクリックします。
3. 穴がパッチされて、ソリッドになります。

関連項目

• Loft
